1.一般规格
|
步距角 |
0.72° |
|
步距角精度 |
±0.036°（空载、整步） |
|
温升 |
MAX 85K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
MIN 100 MΩ，500 V DC |
|
耐电压 |
500 VAC，1 min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
90N（距离法兰面10mm处） |
|
轴向最大负载 |
电机自重 |
2.技术规格
|
机身长 |
后轴长 |
型号 |
保持力矩 |
额定电流 |
电阻/相 |
电感/相 |
转子惯量 |
重量 |
|
mm |
mm |
N.M |
A |
Ω |
mH |
g.cm² |
kg |
|
|
56.5 |
/ |
605CM11 |
1.1 |
2.4 |
0.46 |
1.5 |
0.29 |
0.8 |
|
56.5 |
21 |
605CM11-SZ |
1.1 |
2.4 |
0.46 |
1.5 |
0.29 |
0.8 |
|
87.5 |
/ |
605CM21 |
2.1 |
2.4 |
0.69 |
3 |
0.54 |
1.3 |
|
87.5 |
21 |
605CM21-SZ |
2.1 |
2.4 |
0.69 |
3 |
0.54 |
1.3 |

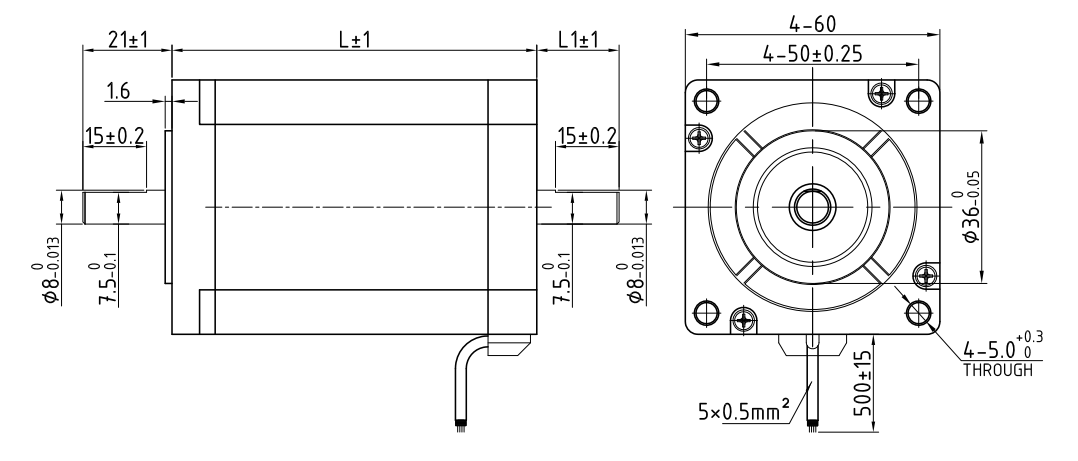

尺寸说明
|
型号 |
机身长L（mm） |
后轴长L1（mm） |
|
605CM11 |
56.5 |
/ |
|
605CM11-SZ |
56.5 |
21 |
|
605CM21 |
87.5 |
/ |
|
605CM21-SZ |
87.5 |
21 |

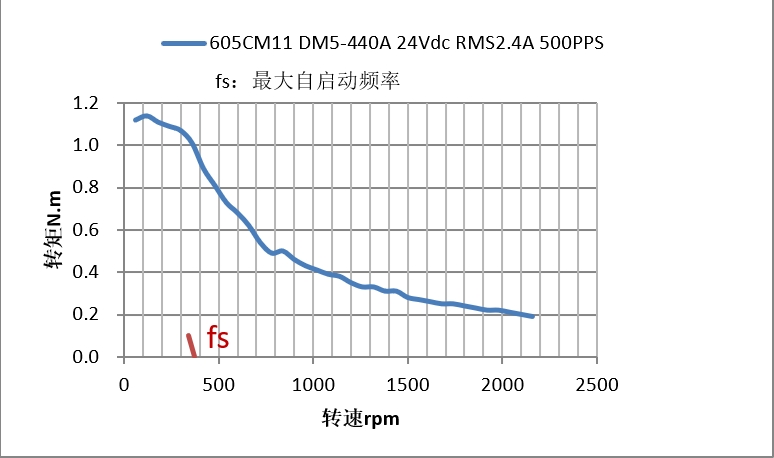

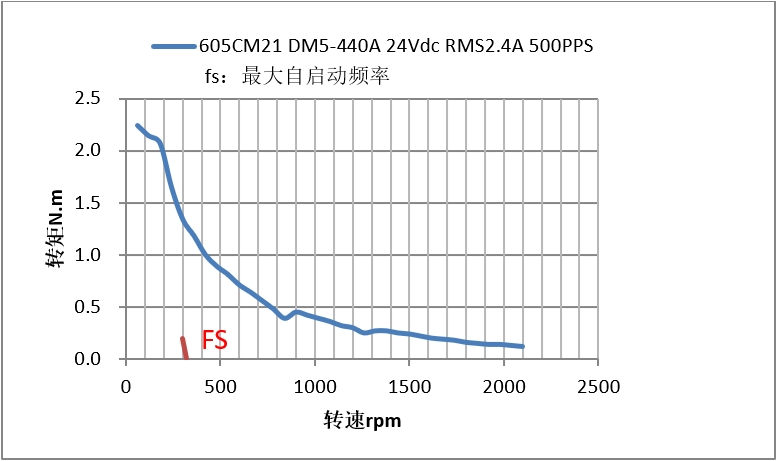

矩频曲线
