1.一般规格
|
步距角 |
0.36° |
|
步距角精度 |
±0.018°（空载、整步） |
|
温升 |
MAX 85K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
MIN 100 MΩ，500 V DC |
|
耐电压 |
500 VAC，1 min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
30N（距离法兰面10mm处） |
|
轴向最大负载 |
电机自重 |
2.技术规格
|
机身长 |
后轴长 |
型号 |
保持力矩 |
额定电流 |
电阻/相 |
电感/相 |
转子惯量 |
重量 |
|
mm |
mm |
N.M |
A |
Ω |
mH |
g.cm² |
kg |
|
|
41 |
/ |
425CM03S |
0.26 |
1.8 |
0.41 |
0.7 |
0.054 |
0.3 |
|
41 |
15 |
425CM03S-SZ |
0.26 |
1.8 |
0.41 |
0.7 |
0.054 |
0.3 |
|
61 |
/ |
425CM05S |
0.44 |
1.8 |
0.65 |
1.45 |
0.11 |
0.5 |
|
61 |
51 |
425CM05S-SZ |
0.44 |
1.8 |
0.65 |
1.45 |
0.11 |
0.5 |

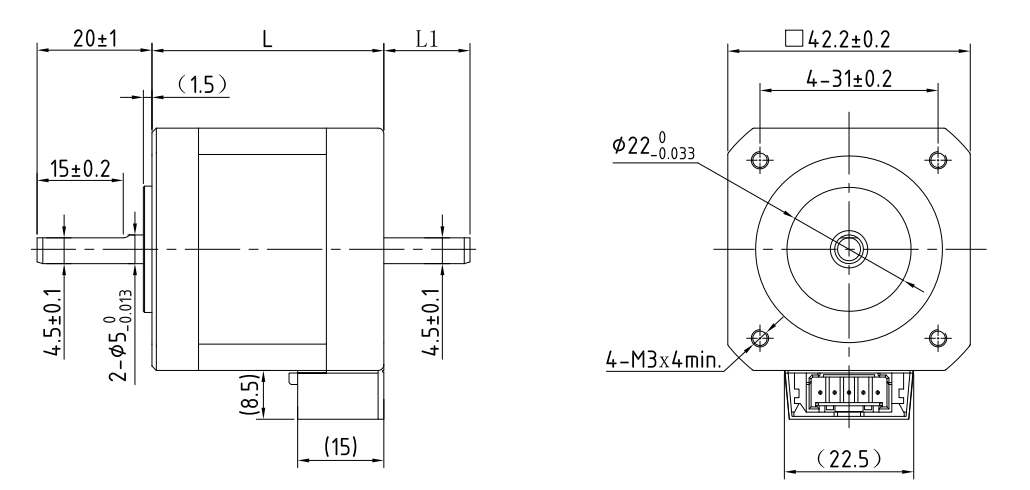

尺寸说明
|
型号 |
机身长L（mm） |
后轴长L1（mm） |
|
425CM03S |
41 |
/ |
|
425CM03S-SZ |
41 |
15 |
|
425CM05S |
61 |
/ |
|
425CM05S-SZ |
61 |
51 |

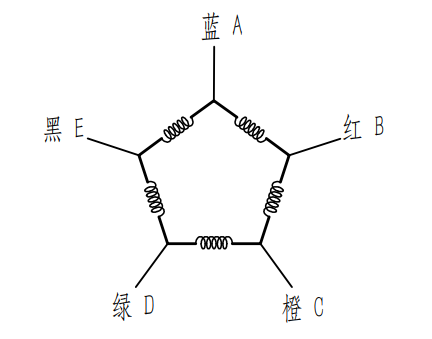

电气连接

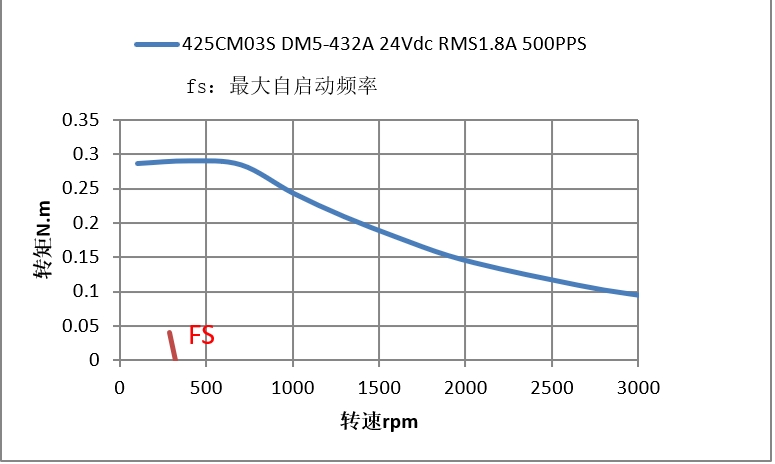

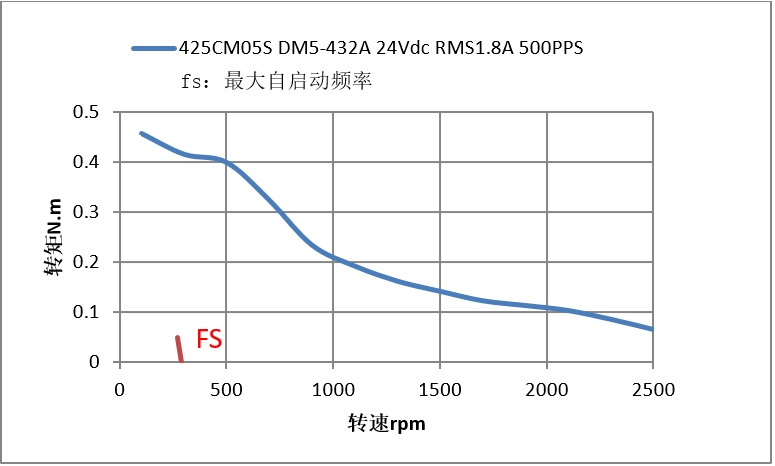

矩频曲线
