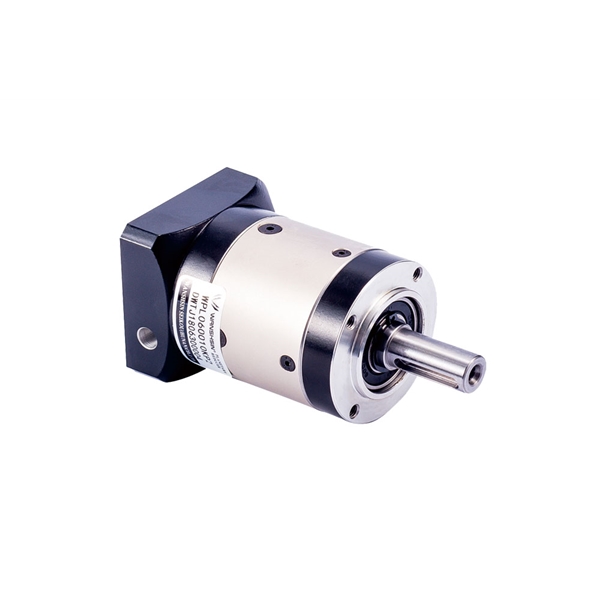

WPL系列行星减速机

产品参数

高效率：传动效率高达97%以上

低噪音：设计精巧，精密制造,噪音低于63dB(A)

高输入转速：最高输入转速可达10000 rpm

低背隙：单节低于2弧分，双节低于3弧分

高减速比：模块化设计，行星齿轮箱可相互连接速比高

行星减速机

WPL系列性能表 / WPL Series Performance Table
规格 Specification	单位 Unit	节数Stage	减速比Ratio	WPL060	WPL080	WPL090	WPU20	WPL160
额定输出力矩 Rated output torque T_2N	Nm	1	3	18	40	50	125	290
			4	36	90	110	230	460
			5	40	110	125	260	550
			6	20	40	50	90	340
			7	20	40	50	90	340
			8	12	22	32	70	210
			10	12	22	32	70	210
		2	12	36	90	110	230	460
			15	40	110	125	260	550
			16	36	90	110	230	460
			20	40	110	125	260	550
			25	40	110	125	260	550
			28	36	90	110	230	460
			30	18	40	50	125	290
			35	40	110	125	260	550
			40	36	90	110	230	460
			50	40	110	125	260	550
			60	20	40	50	90	340
			70	20	40	50	90	340
			80	12	22	32	70	210
			100	12	22	32	70	210
装置马达轴孔径/Motor shaft size	mm	1,2	3-100	6-14	14-19	14-19	16-24	19-35
最大输出扭矩 /Maximum output torque	Nm	1,2	3-100	二倍额定输出力矩 /Double rated output torque
额定输入转速/Rated input speed η1N	rpm	1,2	3-100	4000	3500	3500	3500	2500
背隙 /Backlash	arcmin	1	3-10	≤10	≤10	≤10	≤10	≤10
背隙 /Backlash	arcmin	2	12-100	≤12	≤12	≤12	≤12	≤12
扭转刚性 /Torsional rigidity	Nm/arcmin	1,2	3-100	1.8	4.7	4.85	11	55
容许径向力/Allowable radial forceF2aB	N	1,2	3-100	220	400	430	1000	4500
容许轴向力/Allowable axial force F2aB	N	1,2	3-100	240	420	450	1240	4800
使用寿命/Lifespan	hr	1,2	3-100	10000
效率 /Efficiency	%	1	3-10	≥96%
效率 /Efficiency	%	2	12-100	≥93%
重量 /Weight	kg	1	3-10	1.7	4.4	4.4	12	26.5
重量 /Weight	kg	2	12-100	1.9	5	5	14	29.6
使用温度 /Working temperature	°C	1,2	3-100	(-10° C +80° C )
防护等级/IP Grade		1,2	3-100	IP65
润滑 /Lubricating				合成润滑油脂 /Synthetic lubricating grease
安装方向 /Installation direction		1,2	3-100	任意方向/In any direction
噪音值(η1=3000rpm,无负载) Noise level (η1=3000rpm,off load)	dB(A)	1,2	3-100	≤61	≤63	≤63	≤68	≤75
