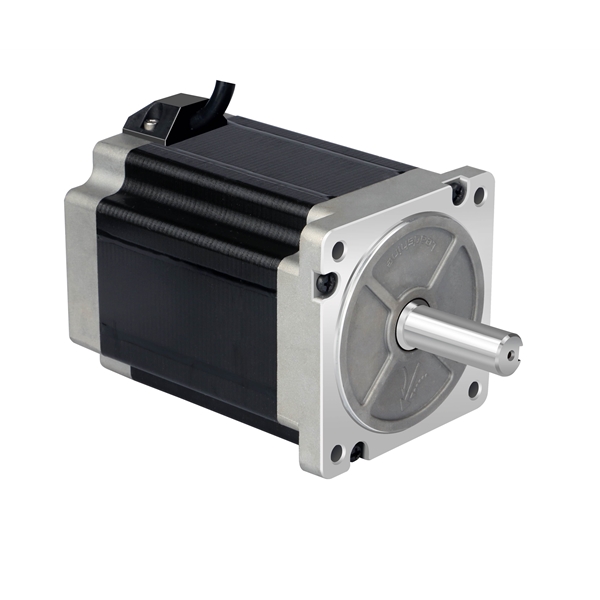

CM系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比，具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系，此系列步进电机更为稳定可靠，拥有更优越的性能参数批量一致性！
产品特点
2.相比于普通的弹簧式刹车器，永磁式刹车器具有噪声小（没有嘈杂的机械噪声）、响应快（响应时间约30ms，仅为弹簧式刹车器的1/10）、寿命长、发热小、功耗低等诸多优点。CM系列带刹车器型步进电机采用了最新技术的永磁式刹车器，更适合垂直运动等应用场合，可以更好的起到断电保护的作用。
3.CM系列防水型步进电机，与标准型相比，后端盖重新设计，引出线改用防水连接器，前后端盖与机身之间增加了新型密封材料，电机机身做了全面的防水处理，电机轴端选用了优质油封，使得整机的防护等级达到了IP65。可适用于各类潮湿、淋水、户外、油液喷溅的场合。
应用领域
雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。
规格参数
|
机座号 |
标准型 |
保持转矩（N▪m） |
机身长（mm） |
适配驱动器 |
|
20CM003 |
0.03 |
33 |
DM422S(V2.0) |
|
|
20CM005 |
0.05 |
45 |
DM422S(V2.0) |
|
|
28CM006 |
0.06 |
32 |
DM422S(V2.0) |
|
|
28CM010 |
0.1 |
41 |
DM422S(V2.0) |
|
|
28CM013 |
0.13 |
51 |
DM422S(V2.0) |
|
|
35CM015 |
0.15 |
33 |
DM422S(V2.0)/DM432S |
|
|
35CM04 |
0.4 |
47 |
DM422S(V2.0)/DM432S |
|
|
42CM02 |
0.2 |
33 |
DM422S(V2.0)/DM432S |
|
|
42CM04 |
0.4 |
40 |
DM422S(V2.0)/DM432S |
|
|
42CM06 |
0.6 |
47 |
DM432S/DM542(V3.0) |
|
|
42CM08 |
0.8 |
60 |
DM432S/DM542(V3.0) |
|
|
42CM06-1A |
0.6 |
47 |
DM422S(V2.0)/DM432S |
|
|
42CM08-1A |
0.8 |
60 |
DM422S(V2.0)/DM432S |
|
|
57CM06 |
0.6 |
41 |
DM542(V3.0)/DM556(V3.0) |
|
|
57CM13 |
1.3 |
56 |
DM542(V3.0)/DM556(V3.0) |
|
|
57CM23 |
2.3 |
76 |
DM542(V3.0)/DM556(V3.0)/DM870(V3.0) |
|
|
57CM23-4A |
2.3 |
76 |
DM542(V3.0)/DM556(V3.0) |
|
|
57CM26 |
2.6 |
84 |
DM542(V3.0)/DM556(V3.0)/DM870(V3.0) |
|
|
57CM26-4A |
2.6 |
84 |
DM542(V3.0)/DM556(V3.0) |
|
|
D57CM21 |
2.1 |
67 |
DM870(V3.0) |
|
|
D57CM21-4A |
2.1 |
67 |
DM556(V3.0) |
|
|
D57CM31 |
3.1 |
88 |
DM870(V3.0) |
|
|
D57CM31-4A |
3.1 |
88 |
DM556(V3.0) |
|
|
57CM12X |
1.2 |
56 |
DM542(V3.0)/DM556(V3.0) |
|
|
57CM21X |
2.1 |
76 |
DM542(V3.0)/DM556(V3.0)/DM870(V3.0) |
|
|
57CM22X |
2.2 |
80 |
DM542(V3.0)/DM556(V3.0)/DM870(V3.0) |
|
|
60CM22X |
2.2 |
67 |
DM556(V3.0)/DM870(V3.0) |
|
|
60CM30X |
3.0 |
85 |
DM556(V3.0)/DM870(V3.0) |
|
|
86CM35 |
3.5 |
66 |
DM870(V3.0)/DM882S |
|
|
86CM45 |
4.5 |
80 |
DM870(V3.0)/DM882S |
|
|
86CM80 |
8.0 |
98 |
DMA882S |
|
|
86CM85 |
8.5 |
118 |
DMA882S |
|
|
86CM120 |
12 |
129 |
DMA882S |
|
|
110 |
110CM12 |
12 |
115 |
DM1182 DM2282 |
|
110CM20 |
20 |
150 |
||
|
110CM28 |
28 |
201 |

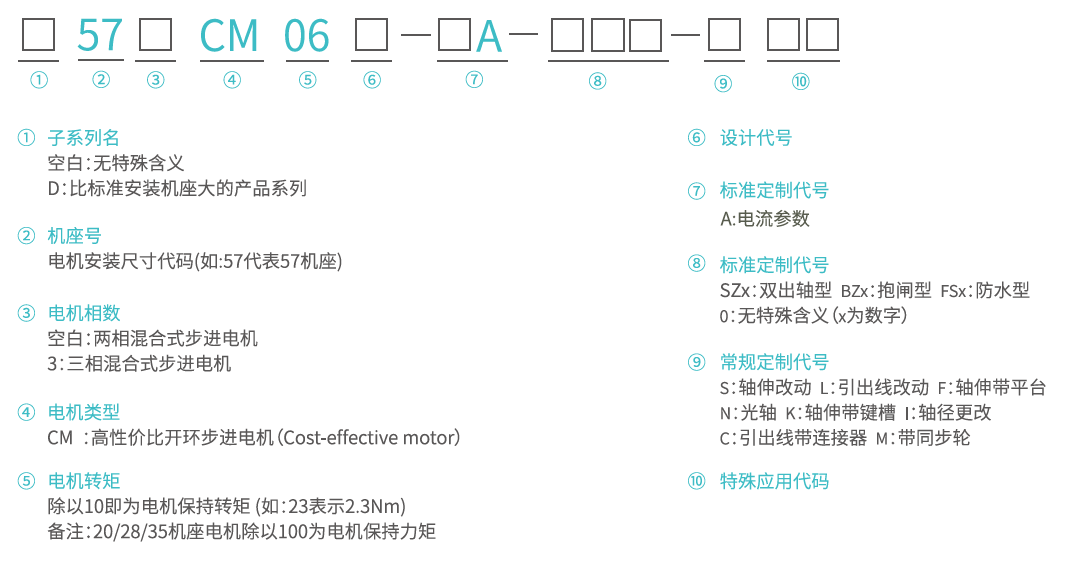

命名规则

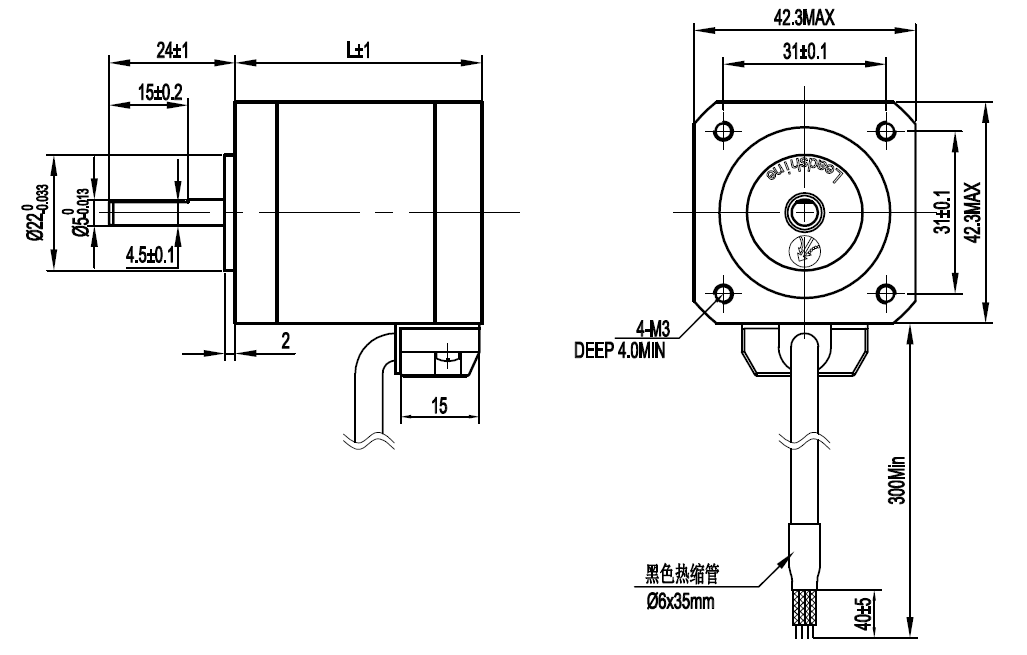

尺寸说明
42座机：
单位(mm)
|
型号 |
机身长L |
|
42CM02-1A |
33 |
|
42CM02 |
33 |
|
42CM04-1A |
40 |
|
42CM04 |
40 |
|
42CM06-1A |
47 |
|
42CM06 |
47 |
|
42CM08-1A |
60 |
|
42CM08 |
60 |
